Les + du produit :
- Concept d'installation simple, rapide à utiliser et formation sur site inclus
- Deux modèles de table eau au disponible : 1000x2000 ou 1500x3000
- Un écran tactile intuitif, une IHM dotée d’une bibliothèque de 36 formes standards
- 4 axes numériques équipés de rails à roulement à billes
- Livrée avec un logiciel à installer sur votre PC pour importer les formats .dxf, .dwg, dessiner des pièces, imbriquer et générer des programmes machine
- Un spot laser intégré simplifiant l'alignement des tôles
- Technologie TOMAHAWK® 1538 ou FLEXCUT®125
Des experts à votre écoute
3/4x sans frais, CB, virement, chèque
Domicile, point relais, lieu de travail
30 jours pour changer d'avis
Des experts à votre écoute
3/4x sans frais, CB, virement, chèque
Domicile, point relais, lieu de travail
30 jours pour changer d'avis

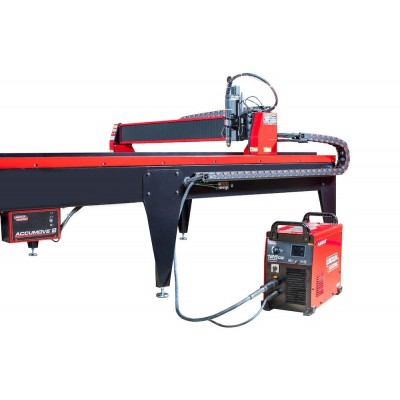

LINC-CUT 1020w et 1530w, COMPACTE ET PUISSANTE
La solution LINC-CUT® S est une machine de coupage plasma rapide à mettre en oeuvre, simple à utiliser et pour un investissement amortissable rapidement.
Un écran tactile et une interface homme machine intuitive avec une bibliothèque de formes intégrées vous permettra de couper immédiatement. Une suite logicielle est fournie pour dessiner, importer, vectoriser, imbriquer en manuel ou en automatique. Les programmes sont chargés par l’intermédiaire d’une clé USB. La machine est simple à utiliser, à entretenir et garantie 2 ans.
Grâce à la technologie plasma LINCOLN ELECTRIC la machine produit une excellente qualité de coupe à l’air comprimé sur acier au carbone et acier inoxydable avec une très bonne rentabilité, durée de vie élevée, réduction des opérations de finition, moins de bavures et une meilleure qualité angulaire
La LINC-CUT® est adaptée à tous types d’applications :
Métallerie, Serrurerie, Artistes et loisirs, Prototypage, Education, Industrie de course, Atelier de réparation, Atelier de production en petites séries, etc...

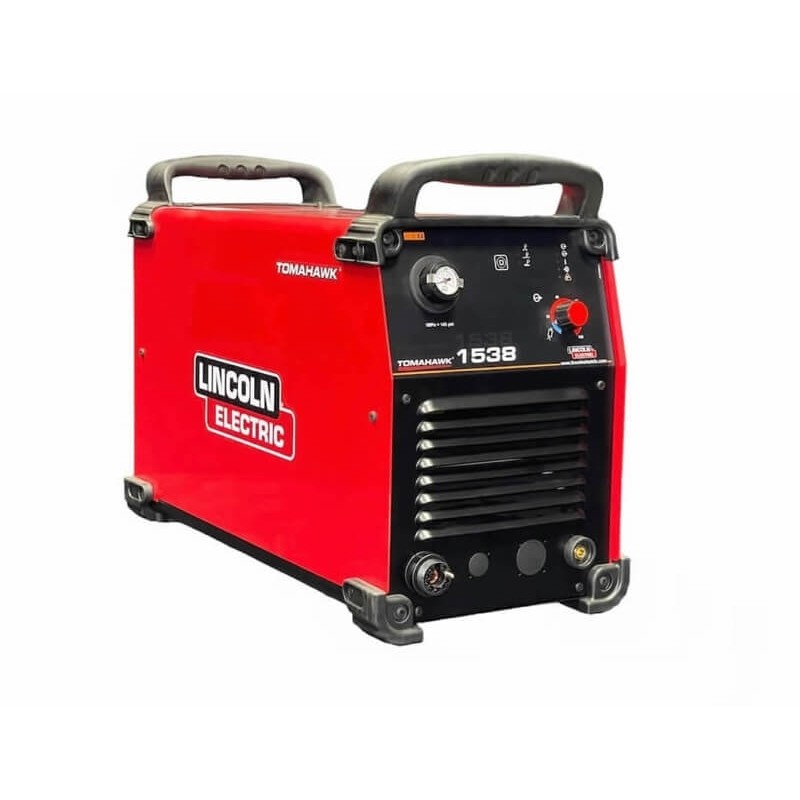

Découpeur plasma Tomahawk 1538 pour des coupes jusqu'à 20mm
Le TOMAHAWK 1538 est un générateur de coupe plasma avec amorçage au contact à l'air comprimé permettant de découper sur machine automatique ou en découpe manuelle jusqu'à 30mm et percer en automatique jusqu'à 20mm. Il est particulièrement simple d'utilisation et bénéficie de la conception robuste des sources de courant Lincoln Electric et est garantie 3 ans.

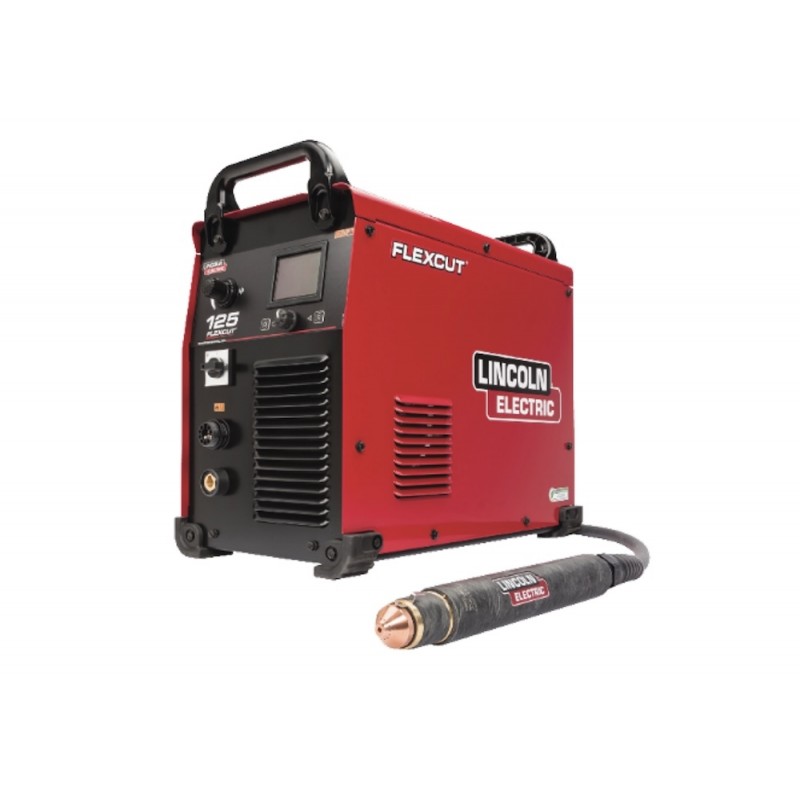

Découpeur plasma FLEXCUT 125 CE pour des coupes jusqu'à 25mm
Le découpeur plasma FLEXCUT 125 (125A à 100%) associé à la table garantit une durée de vie des consommables jusqu’à six fois plus longue que celle des concurrents et maintien des vitesses de coupe plus rapides. La coupe terminée est pratiquement sans bavure, ce qui implique moins d’opération de traitement de surface.
Que vous perciez un matériau d'acier doux de 25 mm dans une application de coupe mécanisée ou que vous coupiez des tôles perforées, vous pouvez compter sur moins d'angle de coupe et une qualité d'arête supérieure par rapport aux systèmes de coupe concurrents.
Le FLEXCUT 125 permet également de faire du marquage plasma. Grace au logiciel LINC-CUT CAD CAM, il est possible de combiner les opérations de marquage et découpe. L’opération de sélection et de réglage est assisté par l’interface CN et la sélection s’opère manuellement et simplement depuis l’interface couleur du générateur.

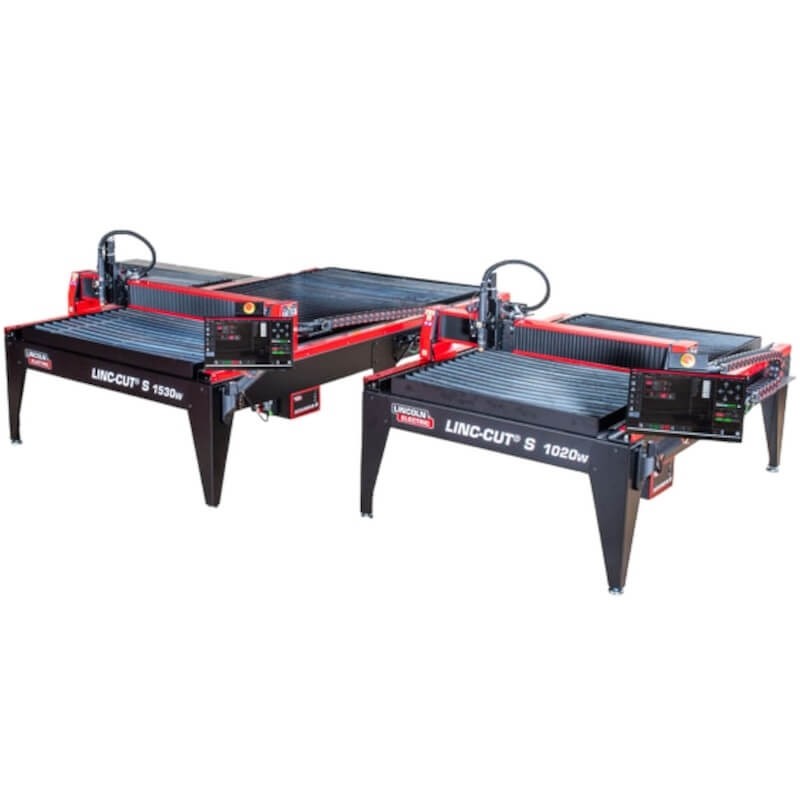

Table à eau 1000x2000 ou 1500x3000
Deux tables de découpe plasma de dimension possible :
- LIN-CUT® S 1020w pour des tôles de 1000x2000 mm
- LIN-CUT® S 1530w pour des tôles de 1500X3000 mm
Le bâti de la machine consiste en une table en acier incorporant des plats martyrs pour soutenir les tôles à couper et contenant de l'eau mélangée à un liquide spécifique PLATE GARD RED. L’eau permet de capturer les poussières dégagées lors de la coupe et les gaz résiduels qui s’échappent restent en dessous des valeurs limites d’expositions sous certaines conditions d’utilisations*.

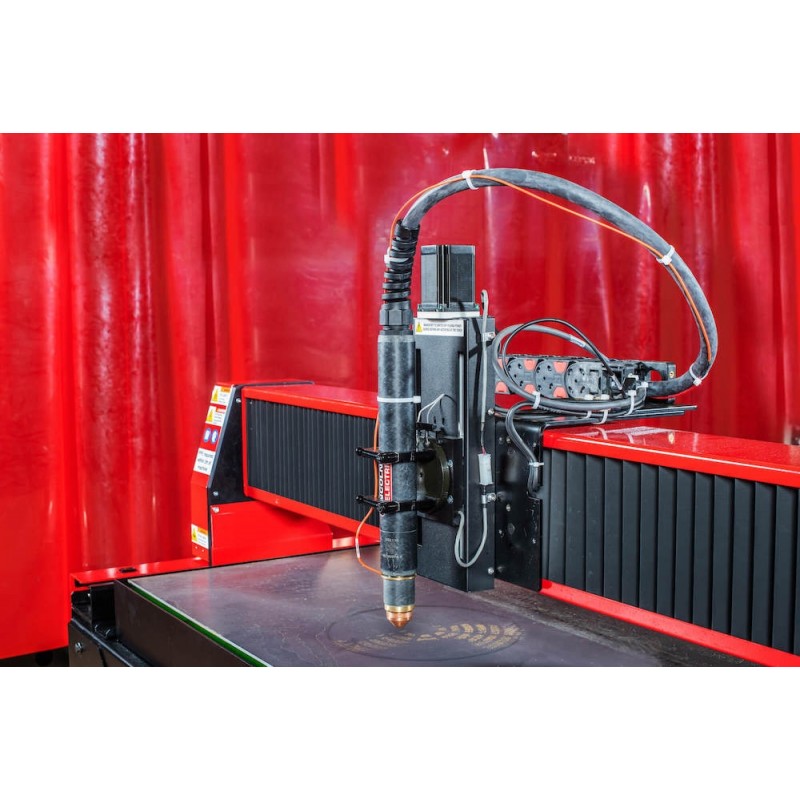

Un guidage qualitatif et précis
La société Lincoln Electric garantit une grande qualité de guidage et un asservissement dynamique de ses 4 axes afin de produire le meilleur de la qualité de coupe plasma double flux air/air.
- Entrainement par pignons et crémaillères
- Double motorisation sur l'axe longitudinal
- Guidage longitudinal et transversal par rails à patins
- Crémaillères entièrement protégées contre les projections
- Porte outils numérique pour la régulation de hauteur par tension d'arc, la détection électrique de la tôle et la compensation automatique de l'usure des consommables

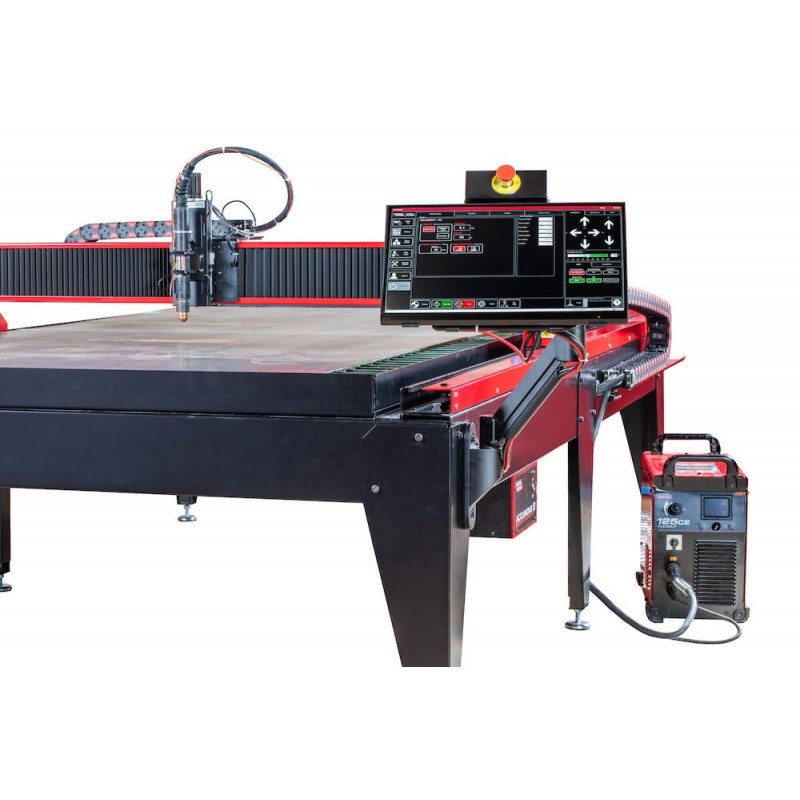

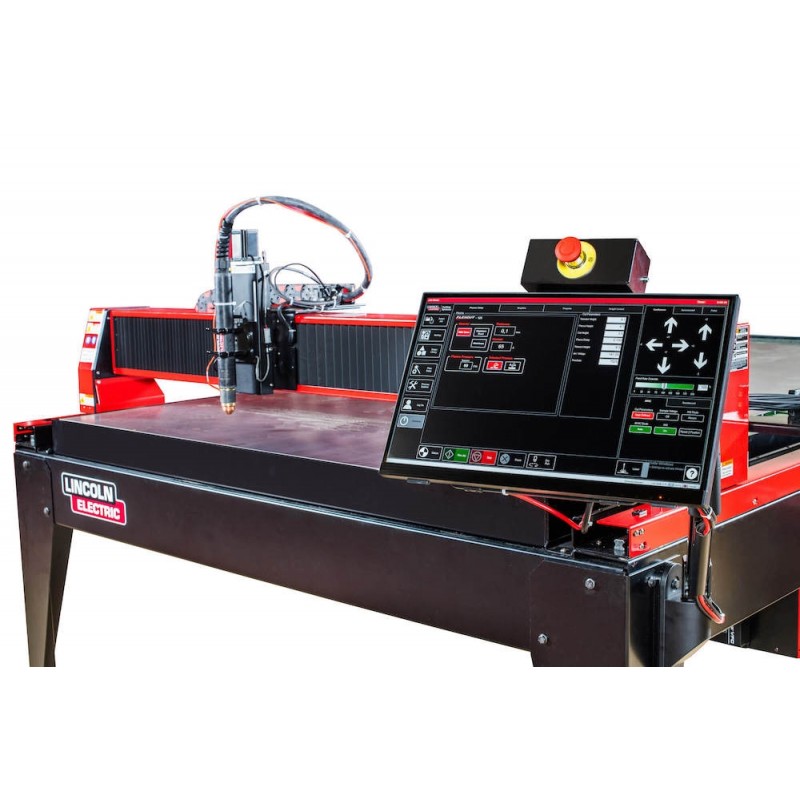

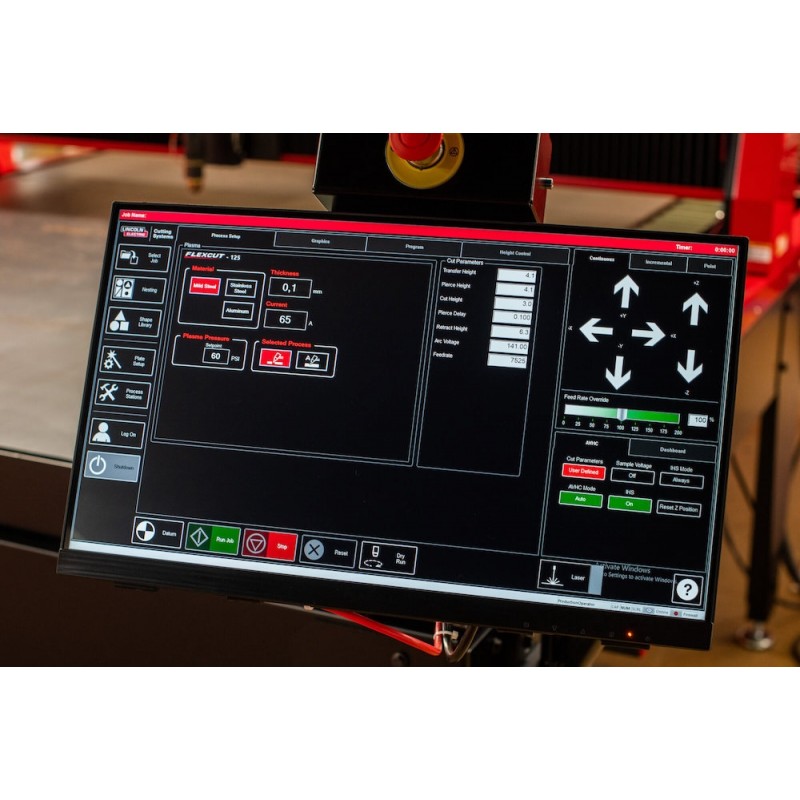

Interface VMD intuitif
L’interface utilisateur VMD permet de piloter la machine et est installé sur écran tactile multipoint 16/9 simple d’utilisation.
VMD incorpore toutes les fonctions indispensables à la découpe plasma. On y retrouve notamment :
- Interface homme machine convivial et intuitif
- Choix matière, épaisseur et intensité pour régler automatiquement les paramètres du cycle
- Des JOG multi directionnels pour déplacer la machine (linéaire ou incrémental)
- Une fonction Alignement de tôle
- Fonction matriçage de pièces
- Une fonction de coupe de chutes ou squelettes
- Mode test et mode coupe
- Un large interface graphique pour suivre en temps réel le déroulement du programme
- Fonctions de reprise programme en cas d’incident
- Un compteur du nombre d’amorçage
- Importation de programmes CN via USB.
VMD met en œuvre le cycle de coupe au travers de fonctions avancées :
- Régulation de hauteur par tension d’arc
- Cycle par détection électrique de la tôle
- Compensation automatique de l’usure des consommables
- Gestion intelligente de la détection tôle
- Gestion de vitesse par code F pour optimiser la qualité sur les petits profils internes
- Fonctions de reprise de coupe
VMD gère également :
- 1 pointeur laser pour l’aide au positionnement et l’alignement tôle.
- 1 choc torche multidirectionnel pour protéger l’outil de coupe plasma.

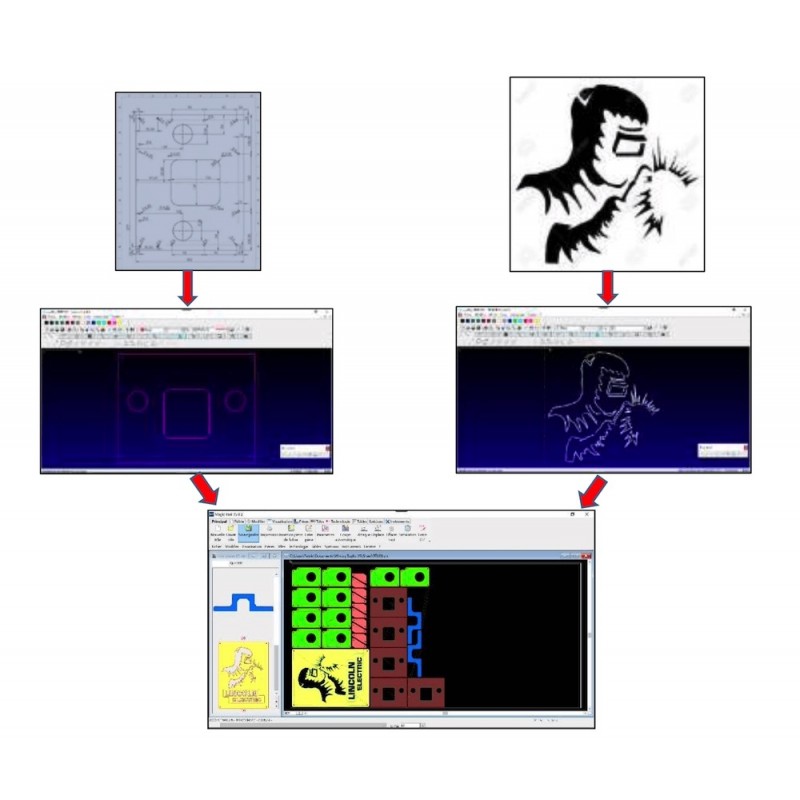

Logiciel intégré LINC-CUT CADCAM
La machine est fournie avec une suite logiciel LINC-CUT® CADCAM qui vous permettra de décuplez votre créativité. Cette suite est à installer sur votre PC et vous permettra de :
- Dessiner suivant des plans avec un module de dessin industriel complet et performant.
- Réaliser du texte suivant une multitude de polices de caractères
- Dessiner avec l’aide de formes paramétriques
- Importer les formats standards .dxf, .dwg, .pdf et vectoriel
- Vectoriser vos images

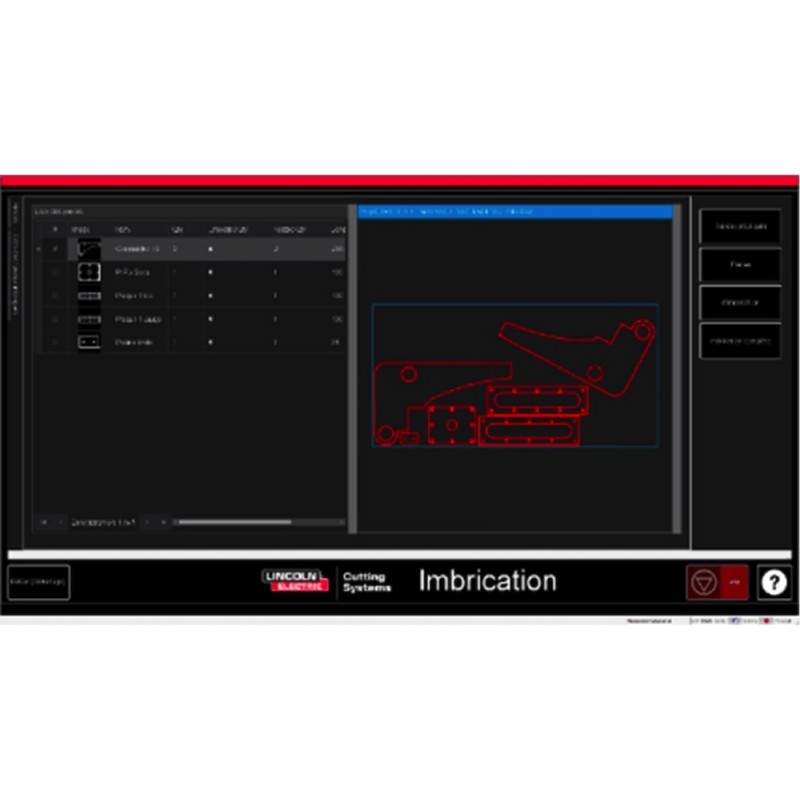

- Imbriquer vos pièces et réaliser le parcours outil (en manuel, de façon automatique ou encore en automatique.
- Générer les programmes machines
La LINC-CUT® CADCAM gère jusqu’à 4 qualités de coupe pour adapter la géométrie de votre pièce aux besoins de votre applications :
- Des coupes de contours rapide et avec peu ou pas de bavures
- Des coupes pour des passages de boulons
- Des coupes pour du lettrage de qualité
- ...

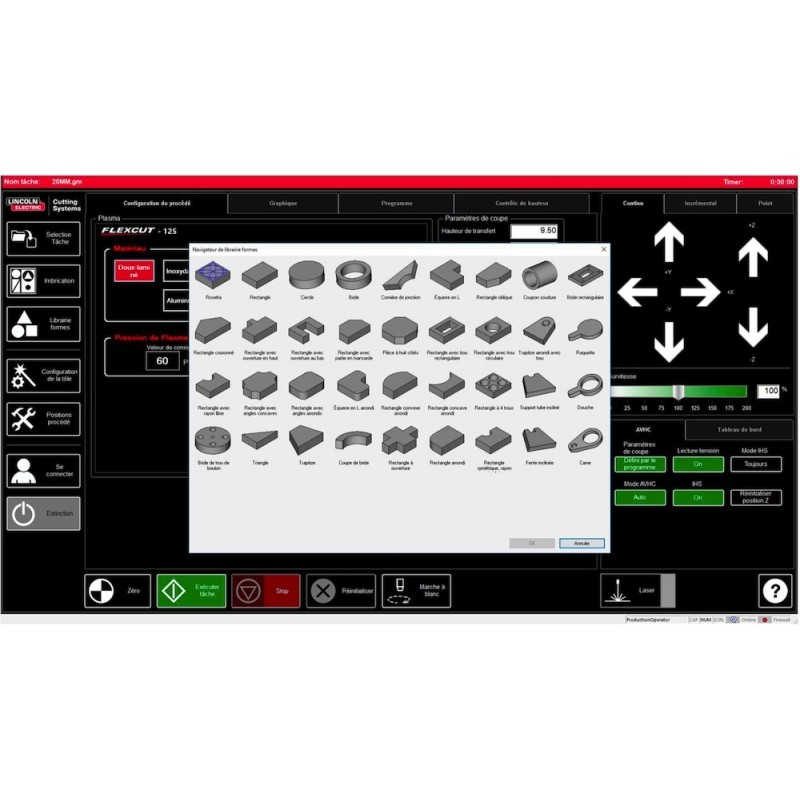

36 formes paramétriques intégrées
VMD incorpore une liste de 36 formes paramétriques les plus couramment utilisées dans divers secteurs d’activités.
Elles permettent de rapidement couper une pièce ou plusieurs pièces en utilisant la fonction matriçage de VMD.
|
|
|
Vidéos de présentation de la table de découpe plasma LINC-CUT 1530w Lincoln Electric. |
